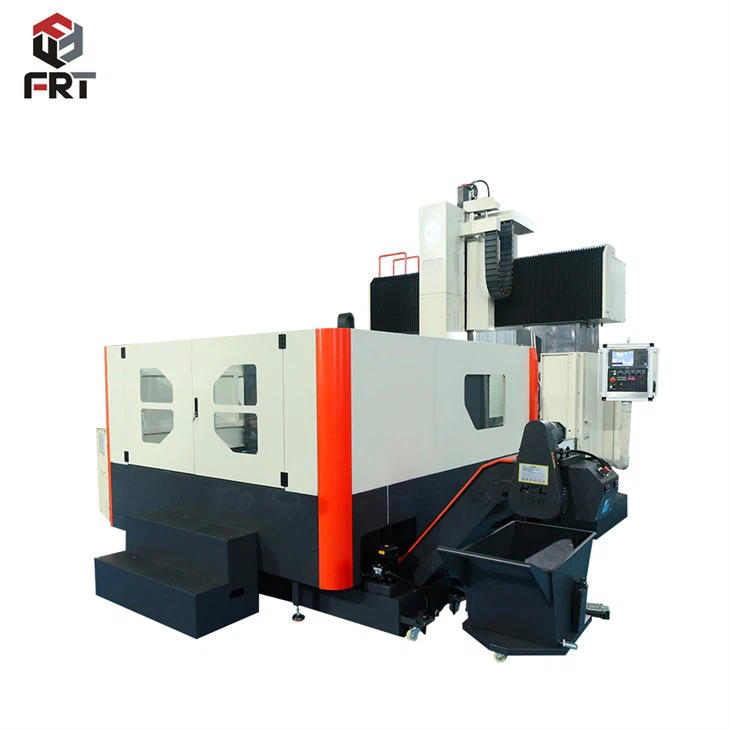

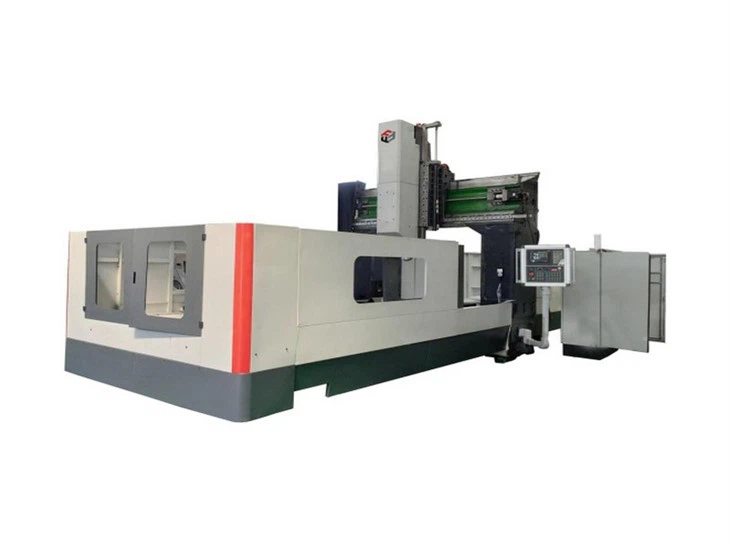

آلة CNC العملاقة

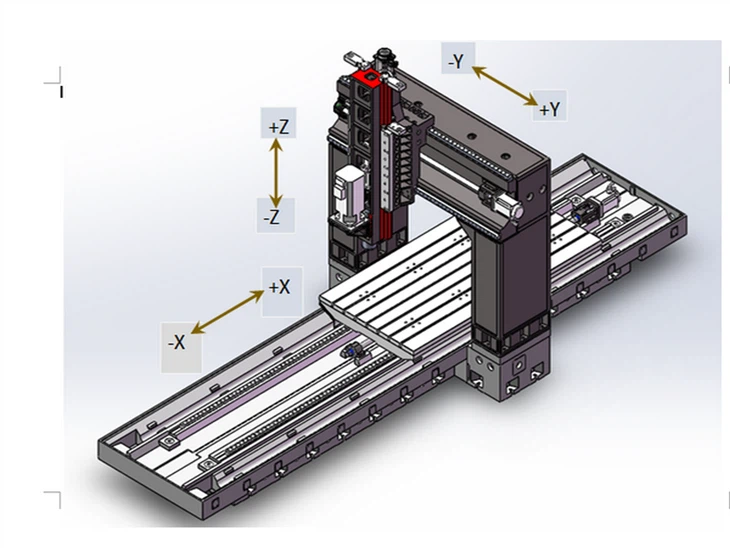

آلة CNC العملاقةتتميز بهيكل شديد الصلابة، وعادة ما تستخدم هيكل إطار البوابة مع نظام دعم أساسي يتكون من أعمدة مزدوجة، وعارضة علوية، وعارضة متقاطعة قابلة للسحب، مما يضمن الاستقرار أثناء التشغيل الآلي. إنهم قادرون على إجراء عمليات تشغيل آلي عالية الدقة-ويتمتعون بذكاء عالٍ، ويتميزون بميزات مثل التنبؤ بأخطاء التشغيل الآلي والتعويض عنها، ومراقبة تآكل الأدوات في الوقت الفعلي-، وتحسين القطع التكيفي. علاوة على ذلك، فهي قابلة للتكيف بشكل كبير، حيث تستخدم وظائف مثل وصلة المحاور الخمسة- لتلبية احتياجات التصنيع لمختلف الصناعات، بما في ذلك الطيران وتصنيع السيارات والقوالب الدقيقة.

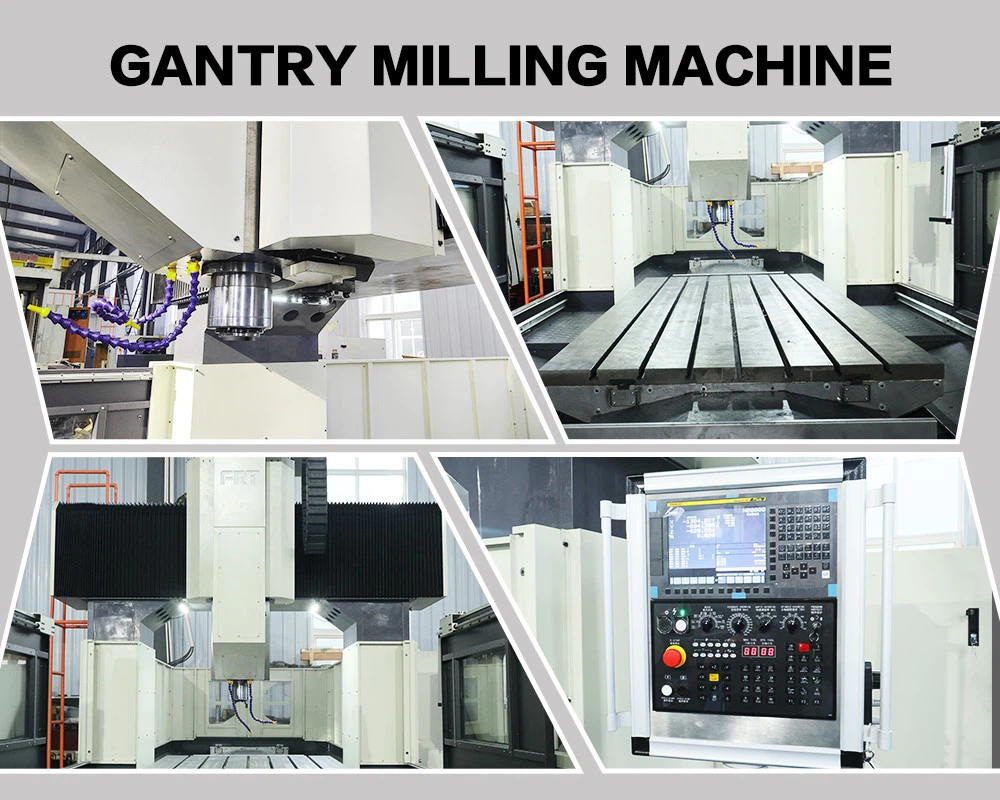

باعتبارها الإطار الأساسي لمعدات التصنيع الدقيقة، فإن التصميم الهيكلي لجسر الرافعة يحدد بشكل مباشر الاستقرار التشغيلي ودقة التصنيع. وهو يتألف من أربعة مكونات رئيسية. أولاً، القاعدة والأعمدة والعارضة كلها مصنوعة من الحديد الرمادي بدرجة 300. توفر هذه المادة صلابة ممتازة وامتصاصًا للصدمات، وتمتص بشكل فعال الاهتزازات المتولدة أثناء التشغيل الآلي وتمنع التشوه الهيكلي من التأثير على دقة التشغيل الآلي. كما تعمل مقاومة التآكل للحديد الرمادي بدرجة 300 على إطالة عمر المكونات، مما يوفر أساسًا متينًا لجسر الرافعة بأكمله.

ثانيًا، يتوفر هيكل المكبس في نوعين: مكبسات مربعة ومكبس على شكل T-، اعتمادًا على متطلبات التشغيل الفعلية. توفر الكباش المربعة بنية متماثلة وصلابة موحدة، مما يجعلها مناسبة لتطبيقات المعالجة ذات الأحمال الثقيلة مع قوى القطع العالية. توفر الكباش على شكل T- مزايا في خفة الوزن والمرونة، مما يقلل من القصور الذاتي ويحسن الاستقرار أثناء الحركات السريعة، مما يلبي متطلبات المعالجة العالية -الدقة والسرعة العالية-. كلا الهيكلين قابلان للتكيف مع ظروف العمل المختلفة.

علاوة على ذلك، يستخدم الجهاز مجموعة من -الموجهات الخطية عالية الدقة والمسامير الكروية ذات القطر الكبير-. تضمن الأدلة الخطية دقة الإزاحة الخطية للأجزاء المتحركة مثل المكبس، مما يقلل من مقاومة الاحتكاك ويحقق التشغيل السلس. توفر اللوالب الكروية ذات القطر الكبير- كفاءة نقل عالية ودقة تحديد المواقع، مما يؤدي إلى نقل الطاقة بدقة وتقليل أخطاء النقل. يعمل هذان العنصران معًا على تمكين المعدات العملاقة من تحقيق معايير أعلى لدقة التحكم في الحركة.

وأخيرا، يتم توفير معدات التبريد والتشحيم المتخصصة. يقوم نظام التبريد بإزالة الحرارة المتولدة في منطقة المعالجة والمكونات الرئيسية على الفور، مما يمنع ارتفاع درجة الحرارة والتشوه الحراري. توفر معدات التشحيم تشحيمًا مستمرًا للأجزاء المتحركة مثل الأدلة والمسامير، مما يقلل من التآكل ويضمن التشغيل المستقر على المدى الطويل- لجميع المكونات، مما يزيد من موثوقية معالجة المعدات وعمر الخدمة.

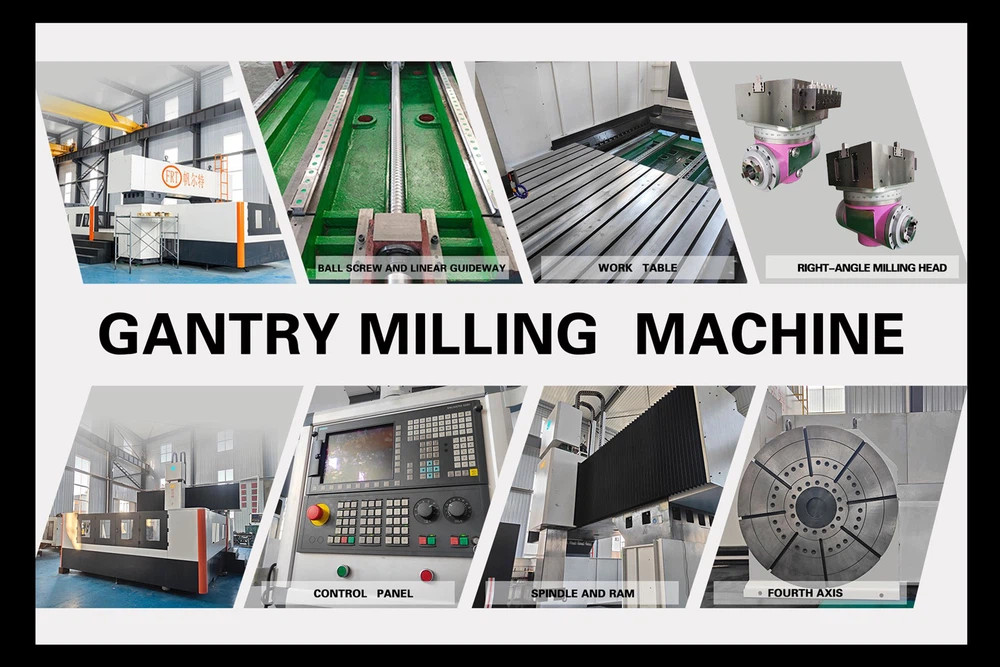

يمكن تكوين الميزات الاختيارية لمركز المعالجة العملاقة خصيصًا لتعزيز قدرات المعالجة والدقة.

الطاولة دوارة للمحور الرابع-.يتيح التشغيل الآلي المستمر- لقطع العمل، مما يقلل من أوقات التثبيت ويحسن الكفاءة والدقة في معالجة الأجزاء المعقدة (مثل الصناديق والأجزاء ذات الأشكال الخاصة-).

الالزاوية اليمنى-/رأس الطحن العاميمكن تغيير زاوية قطع الأداة، واختراق قيود المعالجة العمودية التقليدية وتمكين معالجة التجاويف العميقة، والثقوب المشطوفة، والأسطح المنحنية المعقدة.

المقياس بصرييصحح الأخطاء من خلال-تعليقات الموضع في الوقت الفعلي، مما يؤدي إلى تحسين دقة تحديد الموضع وقابلية التكرار بشكل ملحوظ لتلبية متطلبات -المعالجة الدقيقة للأجزاء.

المخرج مياه مركزييسلم سائل القطع مباشرة إلى منطقة القطع، مما يؤدي إلى تبريد الأداة وقطعة العمل بكفاءة، وإزالة الرقائق، وإطالة عمر الأداة، وضمان جودة السطح. وهذا يجعلها مناسبة بشكل خاص لحفر الثقوب العميقة وقطع المواد-عالية الصلابة.

اتصل الآن

يمكن تجهيز ماكينات CNC العملاقة بمجموعة متنوعة من الملحقات العملية. فيما يتعلق برؤوس الطحن، هناك رؤوس طحن عادية للطحن التقليدي، ورؤوس طحن زاوية يمكنها أن تجعل خط مركز دوران الأداة يشكل زاوية محددة مع المغزل لتلبية احتياجات معالجة الزوايا الخاصة. يمكن اختيار طاولة العمل بأحجام ومواد مختلفة حسب الحاجة للتكيف مع أوزان قطع العمل المختلفة ومتطلبات المعالجة. يمكن لأداة إعداد الأداة قياس طول الأداة وقطرها بدقة واكتشاف الكسر في مركز المعالجة. المسبار مناسب لأدوات الآلات العملاقة الكبيرة ويمكنه تحقيق الكشف الفعال عن قطع العمل. يمكن لرأس الطحن ذو الخمسة-المحور أن يحقق معالجة وصلات المحاور الخمسة-ويكمل المعالجة الدقيقة للأسطح المنحنية المعقدة والأجزاء ذات الأشكال الخاصة-.

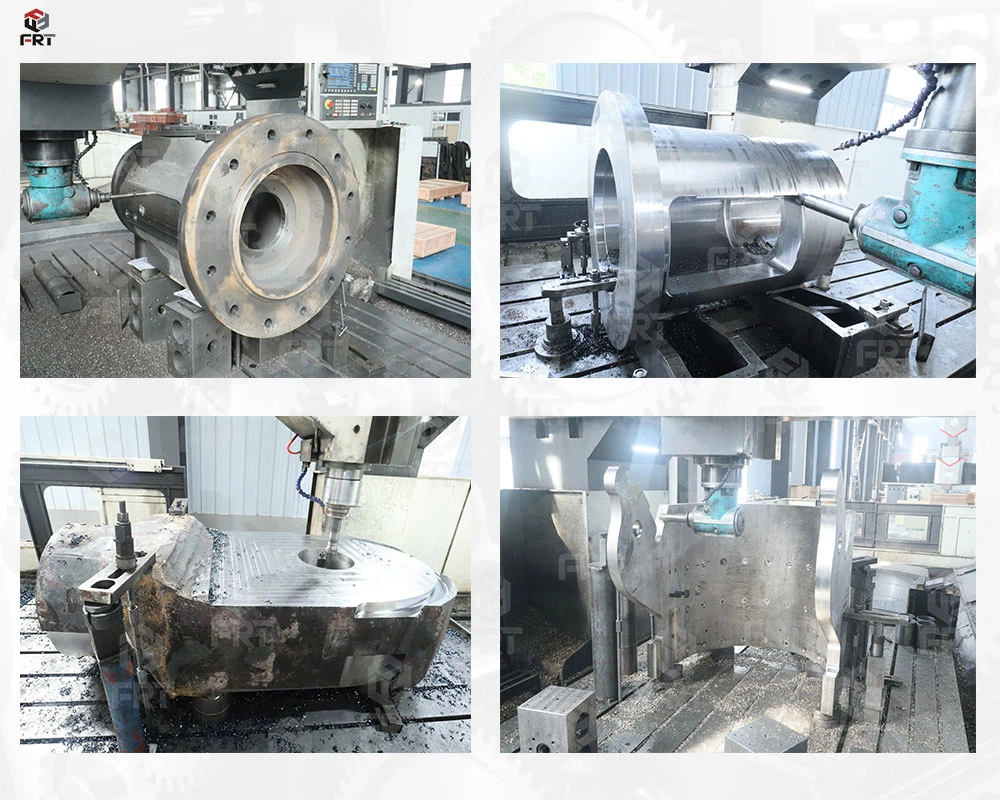

آلة CNC العملاقة هي عبارة عن معدات طحن كبيرة، تستخدم بشكل أساسي لمعالجة الأسطح والأخاديد والحواف المائلة وما إلى ذلك من قطع العمل الكبيرة. تشمل وظائفها: يمكنها معالجة أوجه متعددة وعمليات متعددة على قطعة العمل، وتحقيق معالجة المسار المعقدة من خلال حركة طاولة العمل وتدوير رأس الطحن، ويمكنها معالجة المواد المعدنية ذات الحجم الكبير-بكفاءة. على سبيل المثال، عند معالجة أسرة الأدوات الآلية الكبيرة وأجزاء الصندوق، يمكنها إكمال طحن الوجوه المتعددة في مشبك واحد لضمان دقة المعالجة وجودة السطح؛ وفي بناء السفن، يتم استخدامه لمعالجة الطائرات وأخاديد مكونات الهيكل؛ وفي مجال الطيران، يمكنها معالجة إطارات كبيرة من سبائك الألومنيوم وأجزاء أخرى لتلبية احتياجات المعالجة-الدقة العالية والكفاءة-.
